Двигатель Стирлинга, это как эксперименты Тесла. Все загадочно. Что де вот углеводородное лобби не дает развиваться этому.

У меня коллега как-то был в Москве и забрел в фирму или на выставке или еще где, покорешился и они ему показали типа установку передечи энергии, принцип не помню, что-то  сТесла связанное. И что вот они в Сибири подали по проводу в 1 квадрат чуть ли не афигенно большую мощь в деревушку, но когда они это предложили запустить в производство, то лобби кабельшиков сказало нам это неинтересно. Я бы и сам заинтересовался, но у коллеги были такие глаза, какие у сектантов бывают и я не поверил.





Вот и ходит у фанатов частных домов, по доброму фанатов, что поставить двигатель Стирлинга и получать эл-во не оч дорого.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 549
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

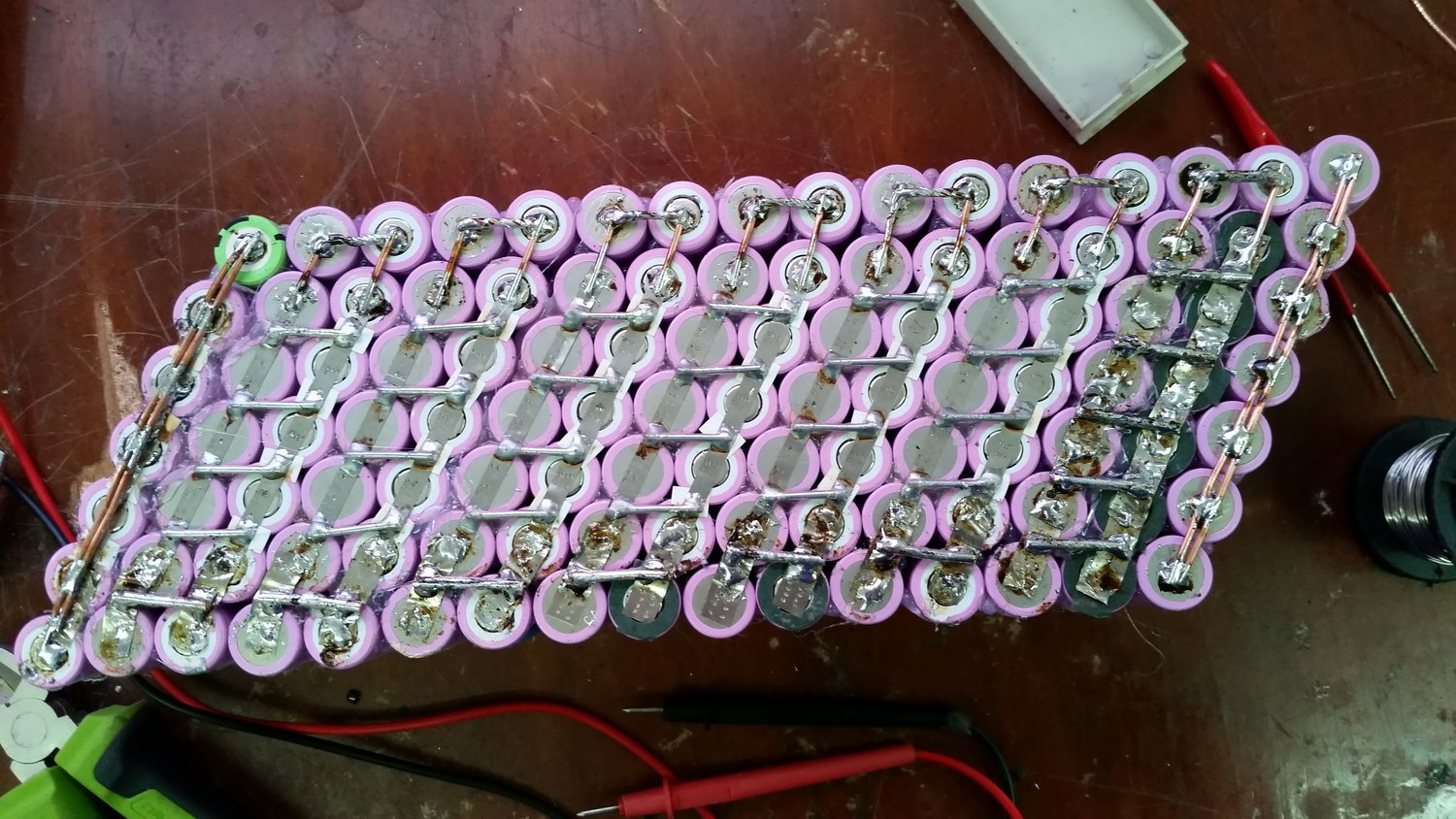

Сегодня на 80% закончили с АКБ.

Спайка элементов закончена.

Решил все же сделать более мощную АКБ чем изначально но 1 элемента не хватило и пришлось установить элементы более высокого уровня.

  Технические характеристики
  • Емкость: 18200 мАч
  • Напряжение: 59.20 В
  • Долговременный ток: 28.00 А
  • Максимальный ток: 37.80 А
  • Масса: 5264 гр
  • Габариты, мм: 114 × 70 × 296
  •  Примерный пробег при скорости 23-27км/ч без педалей:97.9 км

Осталось дождаться плату управления BMS и датчик температуры.

И самое проблематичное это переделка зарядного устройства с 48в на 60в..

Там нужно заменить конденсаторы но к сожалению в моем городе их купить негде..


Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты






Емкость: 18200 мАч

Охренеть. Но маловато, конечно, при таких-то размерах.







Максимальный ток: 37.80 А

А вот это уже серьезно.







 Примерный пробег при скорости 23-27км/ч без педалей:97.9 км

Это по прикидкам? Очень интересно, что будет в реале.







по проводу в 1 квадрат

Это сечение такое?  :потрясен:  Да это ж ... цензурно вряд ли выскажу удивление.


Да блин с таким сечением, не говоря про массу, там же офигенное нагревание будет.

Ссылка на комментарий
Поделиться на другие сайты

Для электро велосипеда в первую очередь играет роль вольтаж а потом уже ампераж. С этой батареи я планирую снимать 67в и 45а. А это 3кв или 60-70 км/ч и пробег около 50км без педалей. А мне нужно на работу ездить и на обед всего 20км и не всегда получается так сильно гнать и люблю педальки покрутить.. А кондеры наверное проще самому где то купить... Просто когда они срочно нужны найти сложно.

Провода я использую нового покаления. Они селеконовые с множеством жил и держит ток до 80а

Изменено пользователем ushva_ap

Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты

Я не говорил про 1кв. А самые путевые провода выглядят как то так. http://li-force.ru/catalog/wires.html

Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты






школьный учебник физики

Достаточно будет его. Реально, как представить кабель сечением в метр. Расплавится там всё к едрени фени. Джоуль-Ленц не дремлет.

Ссылка на комментарий
Поделиться на другие сайты

На СИП можно смонтировать. Ничего не расплавится.

Либо ПуВ.

Изменено пользователем Doctorfrolov

Меня здесь больше нет.
Все вопросы напрямую в вк.

Ссылка на комментарий
Поделиться на другие сайты

Це ж юмор)

А вдруг он на него захочет счетчик поставить))))

Изменено пользователем Doctorfrolov

Меня здесь больше нет.
Все вопросы напрямую в вк.

Ссылка на комментарий
Поделиться на другие сайты






по жилке в 1 кв.мм?

О БЛИН  :D  Ну тогда это еще больше жесточайшая жесть. Короче, пойду я наверное. А то не дай Б-г ночью приснится.

Ссылка на комментарий
Поделиться на другие сайты

Ну теоретически передать можно)
В условиях поставленной задачи, дано лишь сечение. А длина проводника не указана)

Изменено пользователем Doctorfrolov

Меня здесь больше нет.
Все вопросы напрямую в вк.

Ссылка на комментарий
Поделиться на другие сайты






если длина этой ЛЭП будет в одну молекулу

:D  зачтено и эквивалентно тысяче пошлых анекдотов.

Ссылка на комментарий
Поделиться на другие сайты

Андрей, без всякой издёвки, но почитай если уж не школьный учебник физики, но хотя бы Википедию. Или просто погугли допустимые токи по сечениям кабеля. Господи, ну нельзя же собирать в свою голову весь самый отборный мусор.

Интерсно, неужели я похож на человека, не знающего про сечения кабелей. Вся издевка было про секту, основанную на, специально у коллеги уточнил:





Изначально предпосылками к исследованиям в данной области послужили работы Н. Теслы, в которых он указывает на возможность передачи энергии по одному проводу. Многочисленные публикации на эту тему породило множество толкований и легенд, реальная ситуация выглядит следующим образом – только часть уникальных изобретений Теслы действительно удалось повторить и реализовать на практике, в частности в данной работе.



...

Теоретический и экспериментальный вклад в развитие полуволнового способа передачи электроэнергии внёс Зильберман С.М. [5], объектом исследований которого являются электропередачи полуволнового типа высокого напряжения, предназначенные для транспорта больших потоков мощности и электроэнергии на расстояния 2000 — 4000 км.

...

Описание

Система передачи электроэнергии состоит из трёх основных частей, как показано на рис.1. Передающая часть — четвертьволновый вибратор с заземлённым низкопотенциальным выводом, пространственно-протяжённая часть — проводниковая часть системы длиной l (расстояние между передающей и принимающей частями). принимающая часть — полный аналог передающей части, включённой зеркально, четвертьволновые вибраторы — это трансформатор Тесла [6]. В областях пучностей тока четвертьволновых вибраторов размещены обмотки накачки энергии на передающей стороне и слива её на принимающей стороне.



источник: http://viesh.ru/poluvolnovaya-peredacha-energii/



Изменено пользователем indo
Ссылка на комментарий
Поделиться на другие сайты

Спайка элементов закончена.

Сколько вышла стоимость одного элемента 18650? С учетом доставки. И сколько bms стоит?

Изменено пользователем indo
Ссылка на комментарий
Поделиться на другие сайты

Я брал элементы в разное время по разной цене из за курса.. В среднем 200р-250р за элемент. БМС заказал из китая мощную на 16 паралелей 60а за 2200р но как приедет буду тестировать... а то у китайцев часто идут не совпадения.. так что либо бесплатно бмс получу и сам доработаю либо просто поставлю и буду кататься.

Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты

В Питере оптом за 260 р можно взять, как раз еду в командировку.


И Дропауты усиливали? А то на электротранспорте предостерегают - вырвет, надо усиливать. Все равно, заднее МК или переднее.

Ссылка на комментарий
Поделиться на другие сайты

260р смотря за какие элементы? Я из китая последнюю партию заказывал за 176р за 1шт.. Так что считаю 260р очень дорого! По самой дорогой цене за 250р я брал из Томска но они на элементы контактной сваркой прикрепили полоски для припайки... Вот только как оказалось эта лента очень неудобная для пайки паяльником.. Так что проще и дешевле паять проводом...

Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты






И Дропауты усиливали? А то на электротранспорте предостерегают - вырвет, надо усиливать. Все равно, заднее МК или переднее.

Дропы сделаны на обоих великах... Без него 100% сломает раму.. Если на 50км\ч велик в дыбы вставал то думаю нагрузка на раму не хилая..

Взял кусок жести очень прочной просверлил отверстие потом напильником сделал почти в размер оси и набил на ось и зафиксировал на раму металлическими хомутами.

Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты

Блин, ну чет не могу пересилить себя и спаять батарею. Решил попробовать замерить емкость аккумуляторов до пайки и после, благо штук 10 18650 новых лежат.

Ссылка на комментарий
Поделиться на другие сайты

Бестолковые опыты.. а что за элементы? И чем емкость мерить будете?

Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты

Неплохие элементы. Докупи еще и спаяй в акб по вольтажу что бы была как основная и используй как запаску...

Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты

Наконец появилось время продолжить сбор АКБ..

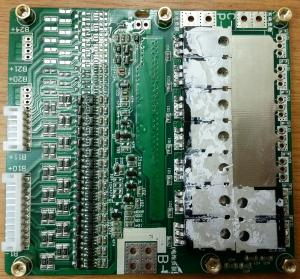

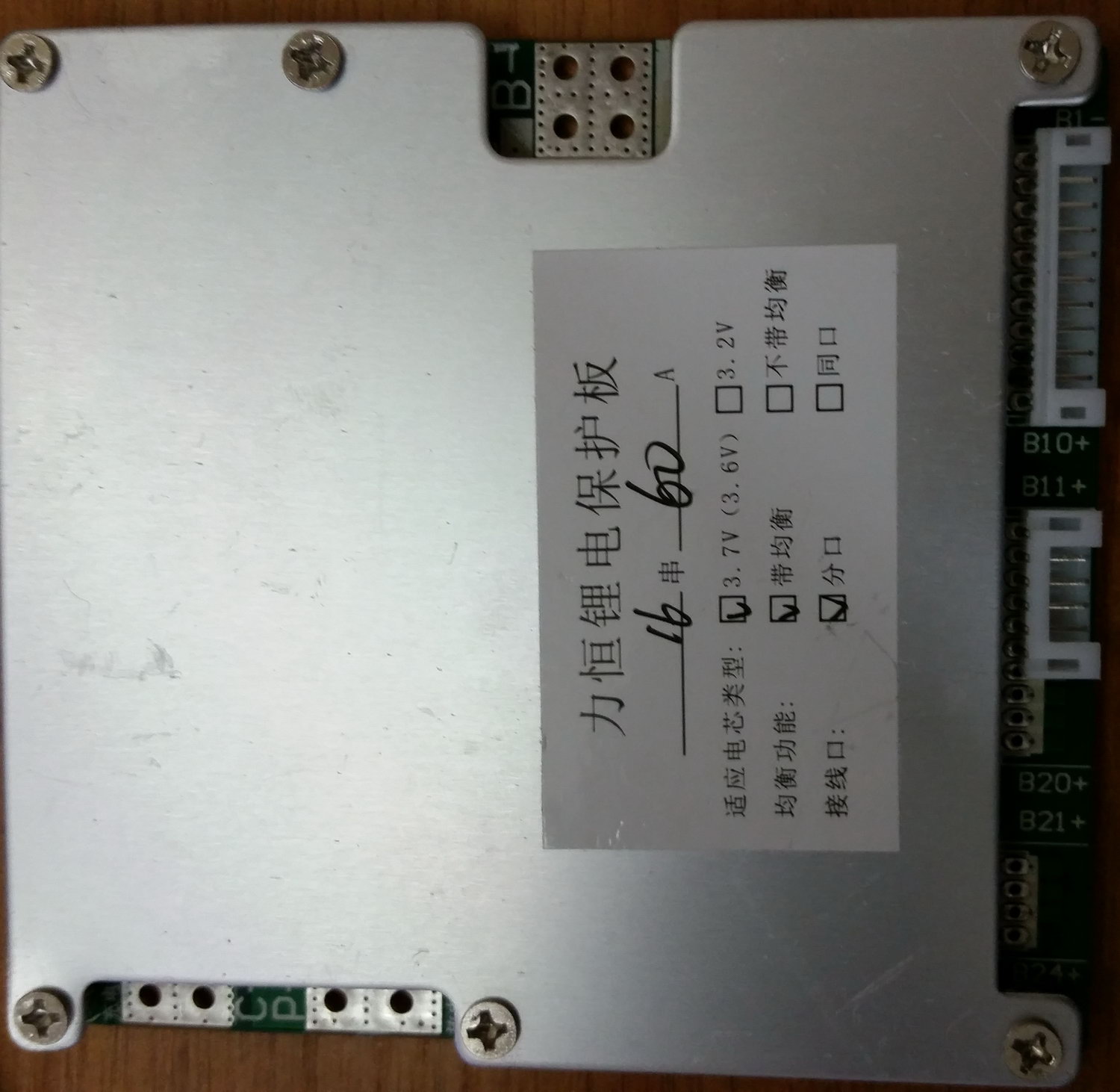

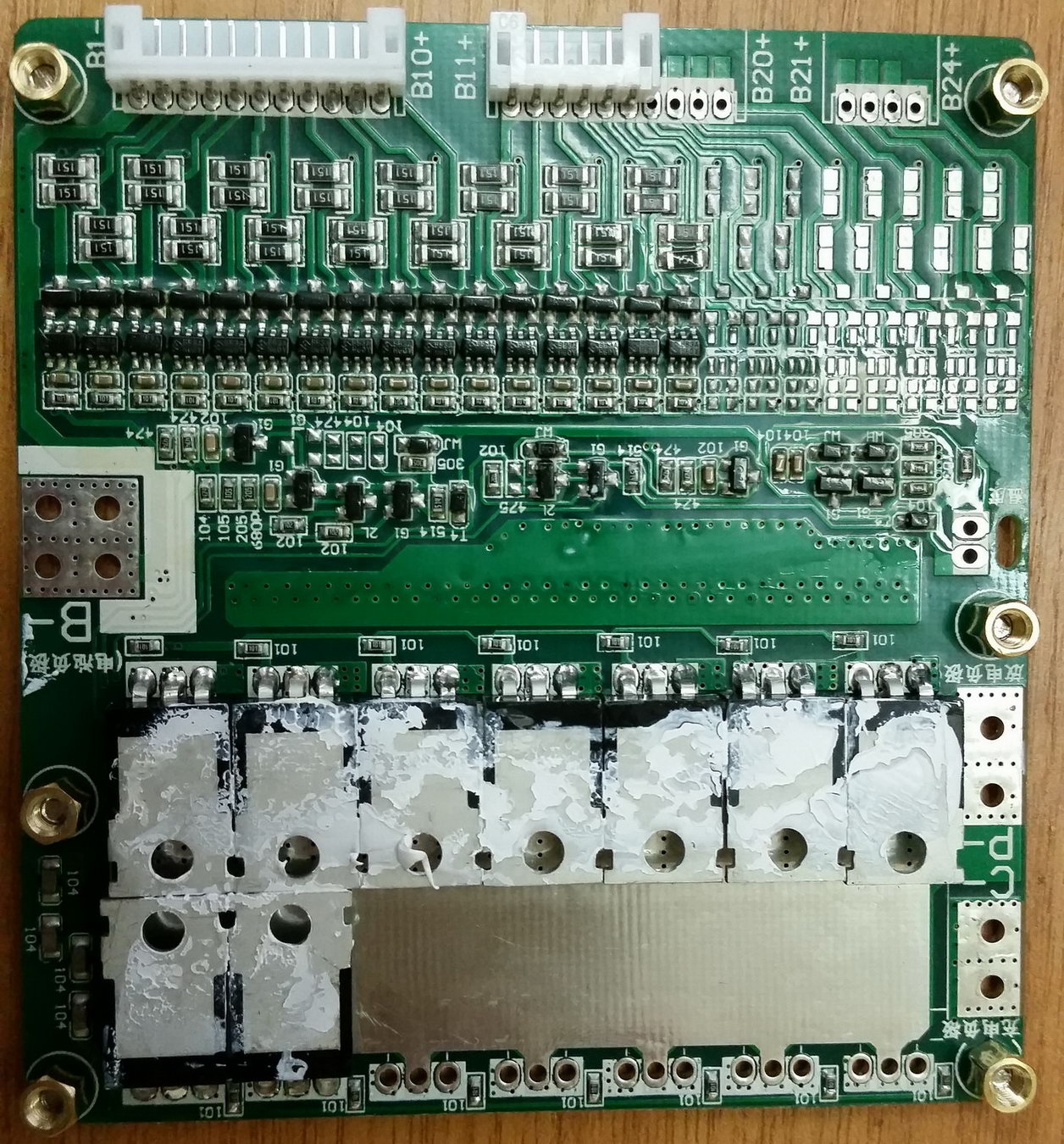

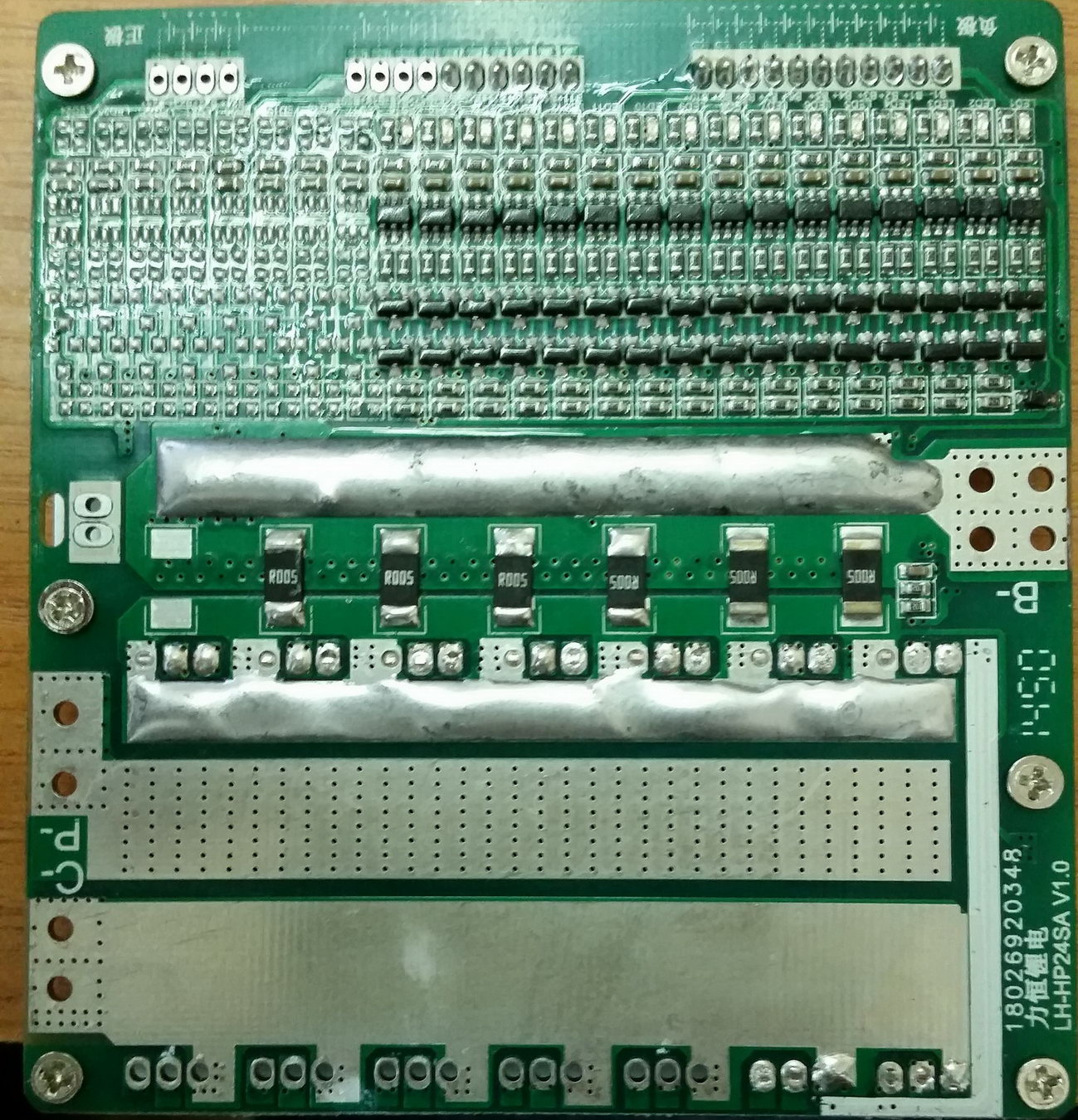

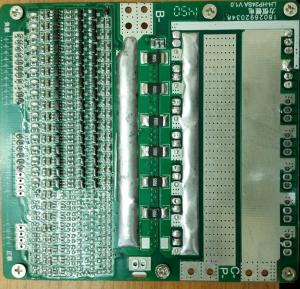

Сегодня планирую установить BMS




Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты

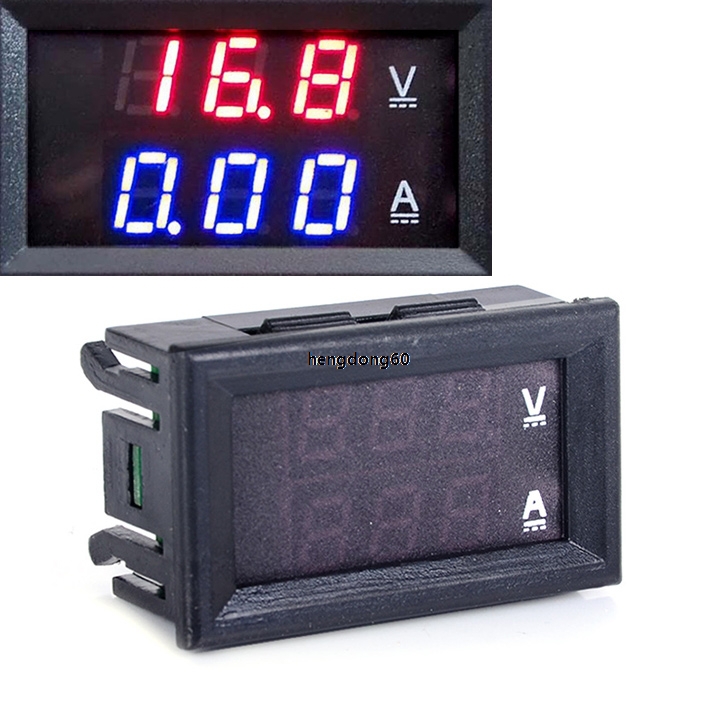

Еще если успею то через шунт установлю в ЗУ  "цифровой вольтметр амперметр"

Красный-синий-из-светодиодов-постоянного-тока-0-100-В-10A-двойной-дисплей-цифровой-из-светодиодов-вольтметр.jpg

Велосипед Centurion, max speed 75км\ч, электро компоненты - МК MAC 8T 500ват (пик 5000ват), АКБ 16S7P (60в, 20Ач) + BMS 50A, контроллер Infenion 9 FET,

Мой канал https://www.youtube.com/channel/UCbjnWnPRYnqm7mTOmZUW11g

Ссылка на комментарий
Поделиться на другие сайты
