Как разобрать велотренажёр Torneo Riva?

[mgear]

Кто-нибудь разбирал такую штуку?: http://www.sportmaster.ru/catalog/trenazhery_i_fitnes/kardiotrenazhery/velotrenazhery/1244741/



Стучит, зараза. Гарантия уже кончилась. Для разборки корпуса, понятное дело, надо сначала шатуны снять. Стандартный велосипедный съёмник не лезет ни одним, ни другим концом. Какой съёмник нужен и где брать?



Штангенциркулем попытался мерить, ну там толком не подлезешь же - показывает внутренний диаметр отверстия с резьбой 21 мм, а размер головки то ли 16, то ли 17.



Вот мужик рассказал, как устранял подобные симптомы, но не рассказал, как снимал педали, а я пока на этом застрял. http://otzovik.com/review_414951.html



Ну и заодно, если кто уже чинил, какой там подшипник нужен и, опять же, где брать? Или поставим вопрос по-другому: где есть подшипники в ассортименте?

[doc.]

21мм-стандартный диаметр резьбы,нарезанной в шатуне,для его сьема/ наружной резьбы сьемника.

если у твоего сьемника меньше,не знаю ,для чего он.

[mgear]

Говорю же, что не подходит съёмник. Обычный стандартный съёмник, которым я чудесно пользовался на велосипеде. Головка болта не того размера у этих торнеев. Дома нет торцевого ключа подходящего. Нужна хорошая головка с внешним диаметром не более 20,5 не то на 16, не то на 17, а у съёмника 14, наверное, мож 15. В магазинах пока с таким внешним диаметром видел только кетай, сделанный из водопроводной трубы, а толще у меня и так есть.



Опять же, 21 мм - это диаметр отверстия, а какой шаг и глубина резьбы - науке неизвестно. Может, выпрессовка туда ввинтится, если болт открутить, а может, и нет. Но до выпрессовки ещё дожить надо. Мне бы для начала болт открутить.



Короче, нужны советы пока что по откручиванию болта. Конкретно: где взять подходящую головку? Пусть будет на 17, потому что она и на 16 подойдёт тоже, в крайнем случае пластины проложу. Итак, размер 17, внешний диаметр меньше, чем 21. Проблема в том, что а) головки отдельно не особо продают; б) хорошие наборы стоят недёшево; в) хрен с ним, что недёшево, но они ещё и с толстыми стенками.



Помню, что вот так же в своё время задалбывался искать ключи на 15, рожковый и накидной. Сто магазинов обошёл, пока купил

Изменено 14 февраля, 2014 пользователем mgear

[incognito]





Проблема в том, что а) головки отдельно не особо продают; б) хорошие наборы стоят недёшево

В любом приличном автомагазине есть головки любого размера.

[mgear]

Толстые они слишком. По крайней мере, те, что мне попадались.



Понимаю, что проблема кажется тупой. На самом деле не кажется. Она реально тупая

Просто вот на ровном месте засада, которую не ждали. Я, вообще-то, думал, что достану из велоинструмента съёмник, раз - и откручу. Ага, щаз. Перебрал весь инструмент. Ключей - как грязи, но ни один не подходит. Пошёл в магазины, но там тоже ничего подходящего не нашёл.



Переть в сервис на собственном горбу - вообще не вариант. Да и поставят они такой же точно дохлый подшипник.



Что вот меня вообще бесит в технике - сколько бы у тебя инструмента и запчастей ни было, но всё равно каждый раз вылезает что-то, с чем без тысячи походов в магазин, десятков лет раздумий и веков допиливания рашпилем не справишься. Недавно так со смесителем в ванной боролся. В конце концов я его, конечно, победил, но это была пиррова победа.

Изменено 14 февраля, 2014 пользователем mgear

[incognito]

Не совсем понял, как там устроено крепление шатунов к оси. Так же, как на велосипеде с кареткой типа "квадрат"?

[waldo]





где есть подшипники в ассортименте?

Пражская, 8. Цены, правда, могут быть конскими. Или тут.

[incognito]

Во втором месте брал подшипники не далее как в прошлую субботу. Комплект подшипников для всей подвески двухподвеса (10 шт) обошелся в 400 с копейками.

[waldo]

Не совсем понял, как там устроено крепление шатунов к оси. Так же, как на велосипеде с кареткой типа "квадрат"?

Не, похоже, наоборот. Гайкой шатуны поджимаются, а не винтом. Это что ж там за чудо-подшипники, что застучали от таких смехотворных нагрузок? Или на нем в разлив по пойме катались?

Изменено 14 февраля, 2014 пользователем waldo

[mgear]

Не совсем понял, как там устроено крепление шатунов к оси. Так же, как на велосипеде с кареткой типа "квадрат"?

Пока не понимаю. Снаружи выглядит как у велосипеда, только шестигранная головка другого размера, но на картинке, где мужик чинил по второй ссылке, почему-то наружная резьба на оси. То ли у него тренажёр другой конструкции, то ли шатуны крепятся вместо болта глухой гайкой. У него торнео джаз, у меня - рива. Очень сильно подозреваю, что узлы у них совместимые, но уверенным быть, конечно, не могу.



http://i.otzovik.com/2013/04/07/414951/img/23952565_b.jpg



На самом деле на способ разборки это не влияет. Я просто думал мож кто разбирал уже. Так-то всё просто: ходишь по магазам и ищешь головки подходящие. Но поди найди тот ножичек. А кто разбирал, те, конечно, уже находили.

Изменено 14 февраля, 2014 пользователем mgear

[waldo]

сколько бы у тебя инструмента и запчастей ни было, но всё равно каждый раз вылезает что-то, с чем без тысячи походов в магазин, десятков лет раздумий и веков допиливания рашпилем не справишься

Ерунда! Супротив пассатижей и какой-то матери еще ни одна проблема не устояла!

Фотограф, где фотки?

Изменено 14 февраля, 2014 пользователем waldo

[mgear]

Ага, кажися понел У дядьки того ж показан инструмент внизу снимка. Я смотрел только на тренажёр и его не видел, а там и ключ, и выжимка. И даже гайку видно.



http://i.otzovik.com/2013/04/07/414951/img/47850071_b.jpg



Теперь вопрос: где такую фигню продают?

Изменено 14 февраля, 2014 пользователем mgear

[waldo]

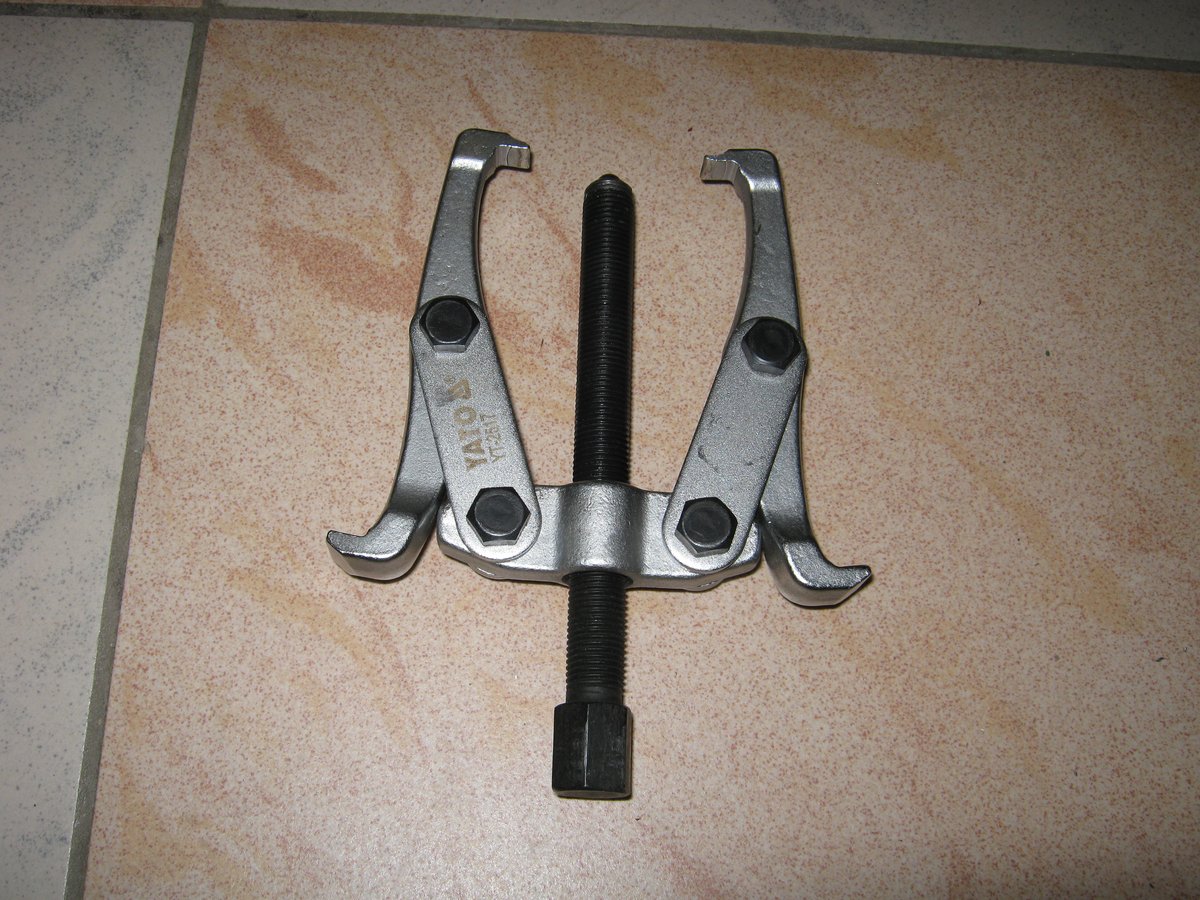

Эта фигня - съемник для подшипников. Думаю, продается в магазинах автозапчастей.



P.S.

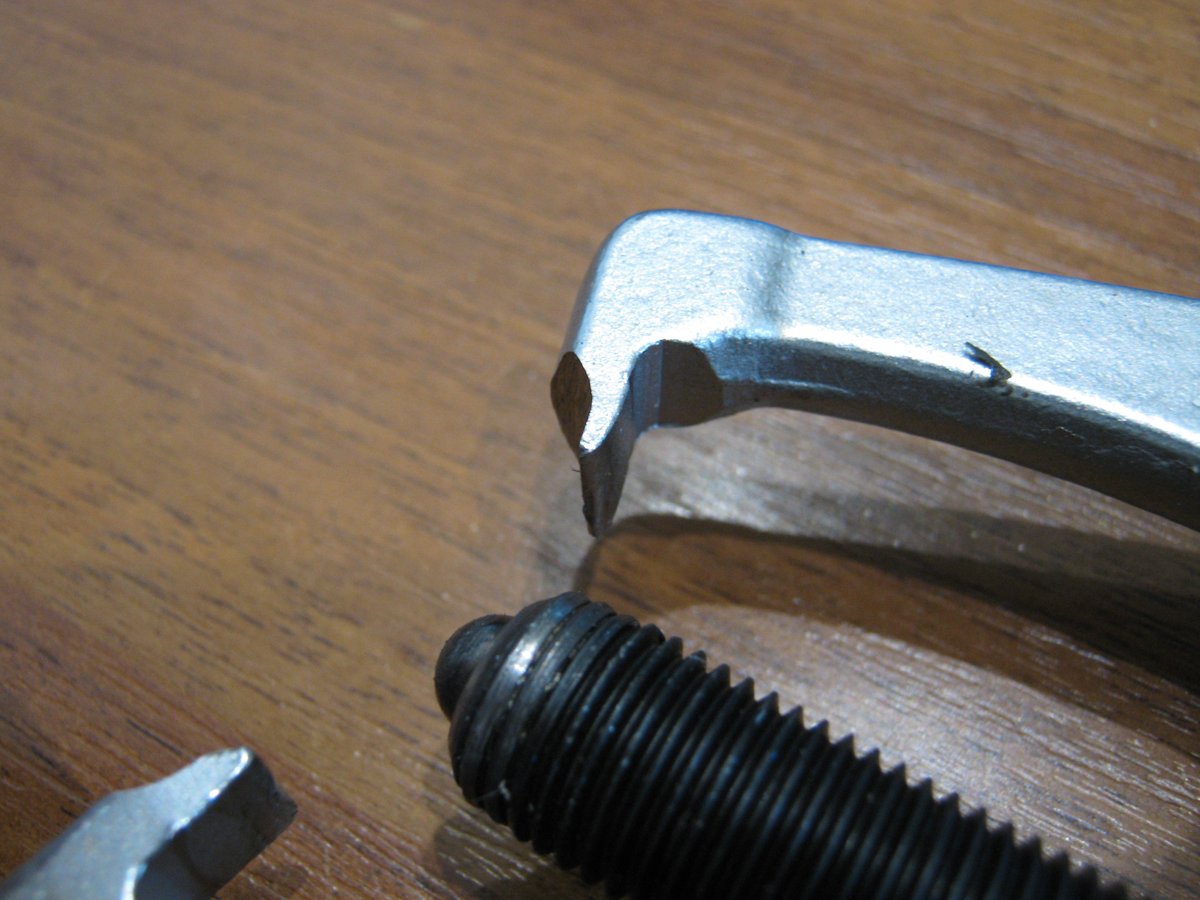

О! Оказывается есть такая в хозяйстве на работе. Только кое-кто ее "доработал напильником", и лапки прослабил. Но шатуны, я думаю, снять хватит.

Изменено 14 февраля, 2014 пользователем waldo

[mgear]





Эта фигня - съемник для подшипников

Во как. А я думал, какой-то странный съёмник для шатунов (не тот, который юра). Пытался сообразить, как его применять. У папы был давным-давно какой-то похожий для мотоцикла, я сейчас вспоминаю. Ну без съёмника попробую обойтись. Родной всё равно на выброс, а новый, наверное, так наденется.



Ладно, направление поисков понятно.Теперь хотя бы ясно, на что смотреть. Как сделаю - отпишусь.



Ключ в магазине я видел примерно такой же, только гнилой. Годится разве что детский пластмассовый конструктор крутить.

[incognito]

У него там действительно показан инструмент    это вот та трубка с отверстием и наклейкой. Похоже на свечной ключ, хотя хз. А съемником потом можно попытаться стащить шатун с вала, хотя вот эти подточенные лапки могут и сломаться.

[mgear]

Мне тоже показалось, что свечной. Так как на машине последний раз ездил лет 10 назад, а на мотоцикле вообще ни разу, так у меня этого ключа и нету и с ходу не признал. В интернетах пишут, что свечные ключи бывают 16, 17 и даже 19. Так что, видимо, свечной и есть. Ну тогда вообще всё проще пареной репы. Они на каждом углу продаются.



Миш, ты съёмник пока засуши в гульбарии (© Пластилиновый ёжик), постараюсь без него справиться. Была б погода - доехал на велосипеде, а так пешком переться неохота. Шатуны сильно надеюсь снять с помощью велосъёмника, а подшипник выбить молотком.

[Спаниель]

@mgear,

В автомобильном (на красном) есть отдел, в левой части магазина. Там продают инструмент как в наборах, так и в разнобой. Там этих головок... и толстых и тонких, и коротких и длинных... Ключ этот не свечной, а накидной-трубчатый. Есть импортные (плохие) - блестящие такие, скорее всего кетай, а есть наши (крепкие) - такие чёрные. Вообще, магазин хорош в плане инструмента, да и с подшипниками там выбор есть, правда не знаю будет ли такой размер. Нужно смотреть.

А вообще интересна эпопея с ремонтом. У меня тоже "Рива". Буду с интересом следить за темой.

Удачи!

[mgear]

@Спаниель, спасибо за наводочку. По-моему, я как раз в этом отделе ключи на 15 и брал.



Ещё на тему торнео. Лопнул левый фиксатор для ноги. Как временный вариант, я туда ленточку какую-то приспособил. Всё мечтаю, что когда-нибудь сподоблюсь вырезать полосу из старой обуви или поставлю туклипсы

[Спаниель]

@mgear,

Как, получилось отремонтировать тренажер?

А у тебя хорошо заметна разница в нагрузке между пятеркой и восьмеркой? Что-то у меня впечатление, что разница ооочень мала. Я думал, что на восьмерке нужно чуть-ли не на педали вставать.

[mgear]

@Спаниель, веришь ли, до сих пор ключ не купил. В тот автомагазин попасть не получилось, а так в кучу магазинов заходил, но головок не видел тоньше, чем на 24 мм.



Зато сделал-таки лямку на педаль из голенища старого сапога вместо треснувшей родной пластиковой



На тему дозировки усилия дела вот как обстоят: с моими коленками кручу строго на единичке, изредка на двоечке. А мысли вот какие имею: тренажёр-то магнитный, а не фрикционный, причём шибко сумлеваюся, что магниты там ниобиевые. Навряд ли эта конструкция способна давать большое сопротивление вращению, а что-то более умное скажу не раньше, чем сумею разобрать.



Кстати, почему-то временно стучать перестал. Уже было такое. Зато позавчера видел подшипники в продаже по 25 рэ. Но модель не помнил, поэтому не купил.

[waldo]

Выложи, наконец, фото СВОЕГО узла. Что-то мне подсказывает, что там проблема выеденного яйца не стоит.

[Спаниель]

@mgear,

Да, выложи фотки внутрянки. Хоть буду знать, что у него там.

Изменено 21 февраля, 2014 пользователем Спаниель

[mgear]

P.S. Сиденье вот отвратное. Кроме того, не регулируется положение по горизонтали. Мечтаю сделать что-то более умное, но пока дело мечтами и ограничивается. Худо-бедно крутить можно, а инструмента нет, чтоб самому сделать. Как минимум, нужен сварочный аппарат.



Есть у кого-нибудь нормальный знакомый слесарь-сварщик на Красном в районе Северного рынка? Там с руками, материалом и инструментом делов-то минут на 15-20. Чертёж нарисую.

[mgear]

Выложи, наконец, фото СВОЕГО узла



Выкладываю. Размер гайки 16 или 17, поэтому велосъёмник туды не лезет







Что-то мне подсказывает, что там проблема выеденного яйца не стоит



Как ты прав, ой, как ты прав. Была бы гайка на 14, уже давно бы разобрал и, скорее всего, починил.



Там видно вон, что ещё и резьба на шатуне закрашена, так что велосипедная выжимка, скорее всего, туда и не вкрутится.

Изменено 21 февраля, 2014 пользователем mgear

[waldo]

Не уж то на птичке нет чего-то вроде этого? У меня дома есть подобный набор, но не знаю, будет ли там нужный размер.

Изменено 21 февраля, 2014 пользователем waldo
