Зап\части к фонарям Convoy M1 (2014 года)

[MangoJim90]

Всем привет!

У знакомого возник вопрос (и необходимость): возможно ли найти запасные части к фонарю Convoy M1 образца скорее всего 2014 года, а именно, микросхему с диодом на ней и "жопку" фонаря (с кнопкой и также с микросхемой (если не изменяет память)).

Был ли у кого-нибудь опыт поиска таких частей или можно не париться?

[ВЕЛИКан]

@MangoJim90, я думаю тут найдётся всё: https://www.fasttech.com/category/1699/flashlights-lasers/-/p/1/

[MangoJim90]

@ВЕЛИКан, ойййй, Благодарю! Вот это там ништячков)))

[Валера5555555555]

Кто нибудь знает где можно купить KONTAKTOL клей высокой электропроводимости отвалился диод на фонаре нужно приклеить диод XMLT 6 u2

[Валера5555555555]

Потому что он по технологии был приклеен от вибрации отвалился теперь нужно приклеить обратно на место и фонарь будет работать.

[Гость tRIDENT]

@Валера5555555555, если отвалилась звезда (алюминиевая или медная круглая пластина диаметром 16 либо 20 мм, на которую напаян квадратный диод размером 5 мм) от пилюли (алюминиевая или латунная деталь, к которой прижимается звезда диода и в которую вставлена плата драйвера), то там не нужна электропроводность. Достаточно термопасты.

А ток диода течет по двум проводам, припаянным на звезду.

Изменено 9 апреля, 2015 пользователем tRIDENT

[Валера5555555555]

Отвалилась сама светящая деталька а она была приклеена а провода припаяны к звезде.

[Валера5555555555]

Ура!!!   Наши победили!!!  Пришел сосед с работы я ему рассказал про свои проблемы.Он позвонил своему знакомому  тот принес клей он у него оказался в наличии.Мы сели все втроем вооружились линзами на мазали клеем и фонарь сразу заработал.Ног для припайки у него нет и он только клеиться проводящим клеем.Фара ecliptic Nimbus с диодом xml2-t6-u2//

[027]

Господи, как мне развидеть это?..

[027]

В качестве противоядия к этому ужосу.

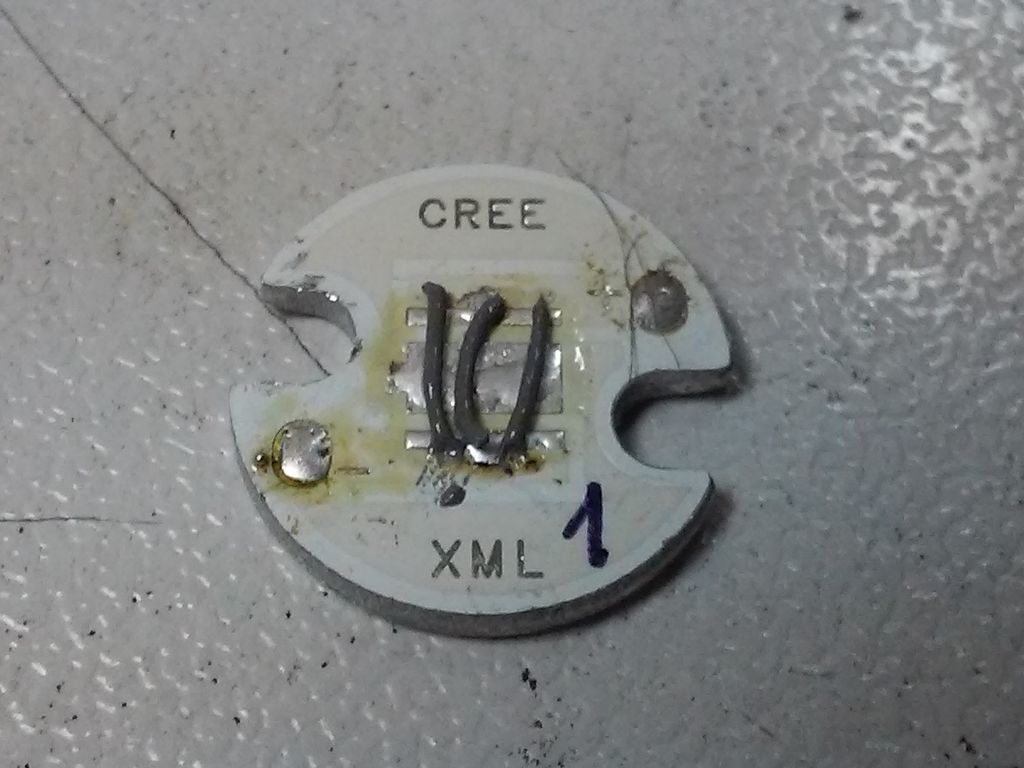

Свободного диода у меня нет, и трупики я сдуру выкинул, надо было оставить для съемки сего мануала. Покажу на голой звезде (подложке).

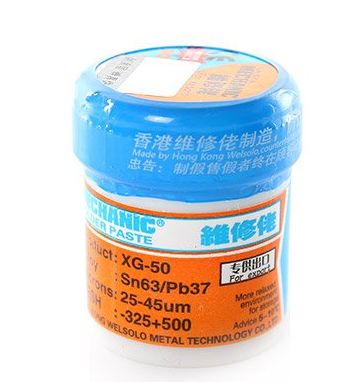

Берем Soldering Paste Grease (паяльная паста с микрошариками припоя):

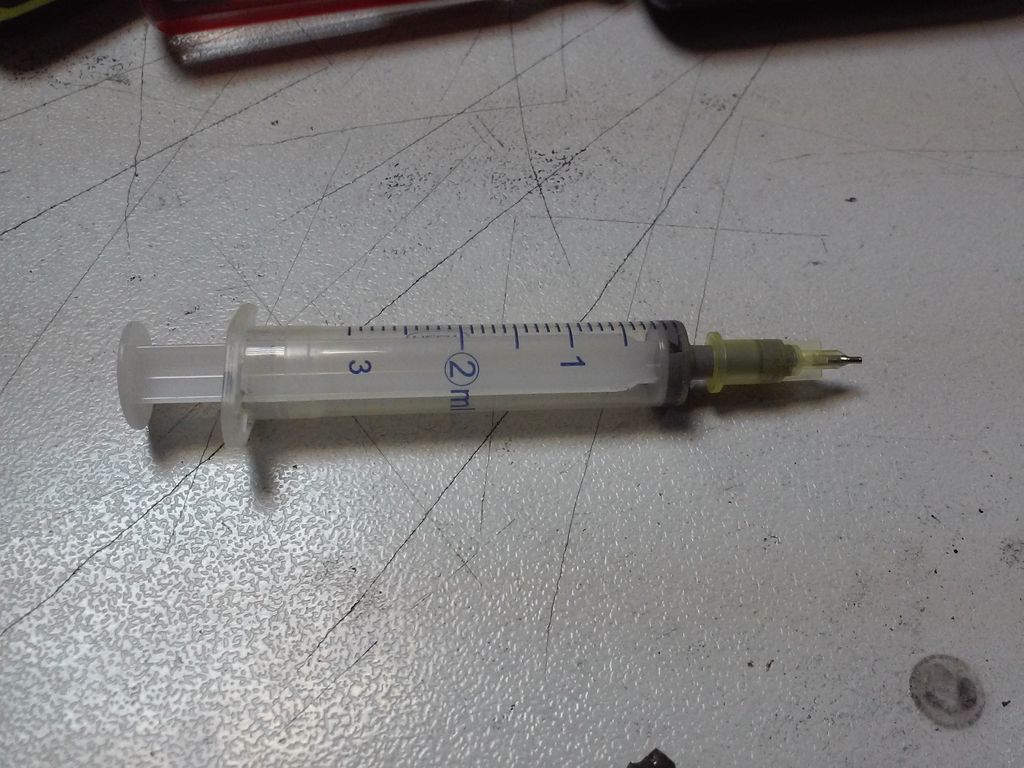

Заряжаем небольшое количество в 2-3-кубовый шприц, с толстой иглой от 20-кубового. Я ее обрезал, чтобы легче было выдавливать.





Откладываем на контактные площадки три «какашки»:





На эти какашки прилепляем диод, соблюдая полярность. Сильно прижимать, размазывать и точно центровать не надо, он сам сядет, куда надо.

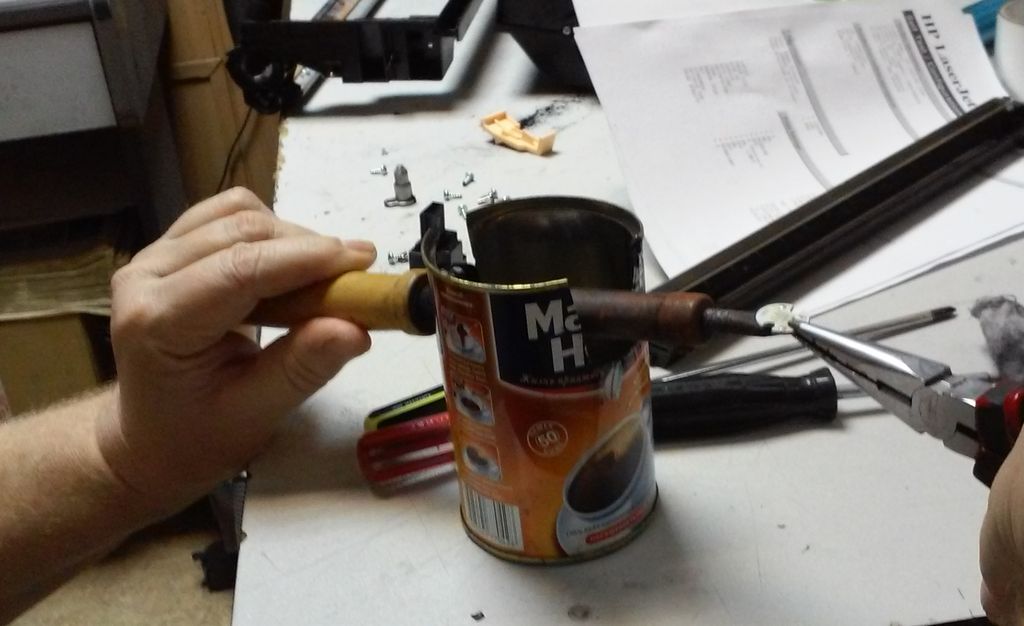

Берем старый добрый советский лудильник имени дяди Васи. Можно ржавый. И греем до расплавления припоя. Секунд десять понадобится.





И — о, чудо! — силы поверхностного натяжения буквально присасывают диод к подложке. Серая паста превратится в блестящий, словно ртуть, жидкий припой. Держим еще две-три секунды для гарантии плотной усадки, отнимаем от лудильника и кладем охлаждаться на те же пассатижи, например.



Кстати, диод хорошо держится на расправленном припое. Можно не бояться что сползет. Его стряхнуть-то не так просто — приходится бить о стол кулаком с зажатыми пассатижами.



В принципе, можно обойтись без этой спец пасты для пайки чипов. Можно нанести немного припоя на обе контактные площадки и термалпад (средняя площадка). Но надо правильно дозировать, не так просто. Много припоя нанесешь — может закоротить. Мало припоя — может не пропаяться термалпад. Он служит для отвода тепла, очень важно его пропаять без пустот. Затем мажем любым бескислотным флюсом, приклеиваем на него диод и греем.



Пастой просто удобно дозировать должное количество. Контактные площадки при этом должны быть очищены от излишков припоя. Пастой свободно могу поделиться, все равно засохнет без дела.



P.S. А если нет лудильника, можно греть на сковородке.

[027]

Я ж первой фразой написал:





В качестве противоядия

Изменено 10 апреля, 2015 пользователем 027
